S4Xe - centro de puncionamento-guilhotina

Graças ao cabeçote multiprensa, guilhotina integrada, modalidade punch&cut e nest sem desperdício,o centro de puncionamento-guilhotina Salvagnini S4Xe garante máxima precisão, mínimo desperdício, a mais alta eficiência atingir a máxima precisão eliminando o desperdício e obtendo a maior eficiência.

CABEÇOTE MULTIPRENSA

  • INTRODUÇÃO
  • CONFIGURAÇÕES

Uma única estrutura sem paradas para trocas de ferramentas.

Patenteado pela Salvagnini, o cabeçote multiprensa consiste de uma estrutura em matriz na qual as estações de puncionamento são ocupadas com todas as ferramentas necessárias para produção.

Não é preciso parar o sistema para a troca de ferramentas ou utilizar dispositivos automáticos para equipamento, pois as ferramentas estão sempre disponíveis.


Graças a esse recurso, todos os movimentos necessários para levar a chapa para a ferramenta ativa são eliminados. Esta função torna a S4Xe inigualável com relação ao tempo ciclo e vida útil da ferramenta.

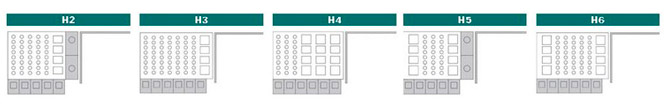

5 diferentes configurações do cabeçote multiprensa.

A Salvagnini oferece 5 configurações do cabeçote multiprensa diferentes, com várias estações, para atender as diferentes necessidades de produção de cada cliente.

S4xe different multi-press head configurations
S4xe different multi-press head configurations
5 different multi-press head configurations
Caraterísticas das prensasNumber of tools per type of head
 H2H3H4H5H6
Prensas de 70 kN com ferramentas Ø max. 33 mm4056242440
Prensas de 260 kN com ferramentas 90 x 90 mm máx.441288
Configuração básica4460363248
Prensas opcionais de 120 kN com ferramentas Ø máx. 60 mm56656
Prensas opcionais de 80 kN para repuxo com ferramentas Ø máx 60 mm56656
Prensas duplas rotativas opcionais de 120 kN com ferramentas Ø máx. 60 mm66666
Prensas múltiplas opcionais de 30 kN com 6 ferramentas Ø máx. 33 mm cad.3036363036
Prensas opcionais com efeito inferior de 55 kN para repuxo55233
Preparação máxima de punções7696726484



GUILHOTINA INTEGRADA

  • INTRODUÇÃO
  • PUNCIONAMENTO E CORTE

Elimina o desperdício e equilibra a produção do kit.

Única no mercado, a guilhotina combinada adjacente incorporada ao cabeçote multiprensa como estrutura única, constitui um sistema multifunção extremamente compacto, garantindo um grau de eficiência e desempenho extremamente alto. Consiste de duas lâminas independentes de 500 mm, colocadas em ângulos retos uma da outra que são móveis e equipadas com prensa-chapa, consentindo realizar cortes de qualquer comprimento em ambos os eixos X e Y.

Puncionamento e corte

Em sistemas tradicionais, partes individuais criando um padrão de folha múltipla ou de aninhamento são processadas sequencialmente quando toda a folha começar a ser perfurada. Por outro lado, a função de perfuração e corte da Salvagnini reconhece as perfurações que pertencem a cada parte, as agrupa de acordo e processa separadamente, balanceando as produções múltiplas ou de kit como geralmente é exigido nas linhas FMS.

Mode of operation: no energy, time or scrap wasted




MANIPULADOR

  • INTRODUÇÃO
  • ARQUITETURA

Controla automaticamente as rampas e reduz o tempo de ciclo.

O manipulador patenteado Salvagnini desliza ao longo de guias vinculadas à parte inferior da estrutura em forma de “C”, garantindo uma excepcional precisão de posicionamento. Tem um manipulador leve, móvel e simétrico, com 9 pinças e 9 referências mecânicas, para a perfeita centralização e confiabilidade do
processo. O curso longo 3030 mm permite processar chapas até 3024 mm sem reposicionamento das pinças, para uma excelente produtividade e precisão incomparável de processamento.

Um motor duplo para desempenho superior

O manipulador é equipado com dois pares de motores sem escova: um par usa uma cinemática de entrega privada enquanto o segundo par usa uma lógica de controle de gantry.

A double motor for superior performance

Esta solução garante as seguintes vantagens:
• aumenta muito a dinâmica do manipulador e as velocidades máximas;
• reduz muito os tempos de ciclo, permitindo uma maior produtividade da máquina;
• garante a precisão do processamento, graças ao impulso perfeitamente balanceado;
• melhora a dinâmica, mesmo quando processar material espesso ou em máquinas do tipo 40 (que podem processar peças de até 4 metros  de comprimento);
• mantém a precisão, mesmo com cursos do manipulador muito longos.
